Verschiebebrückenanlagen

Raumwunder für maximale Effizienz.

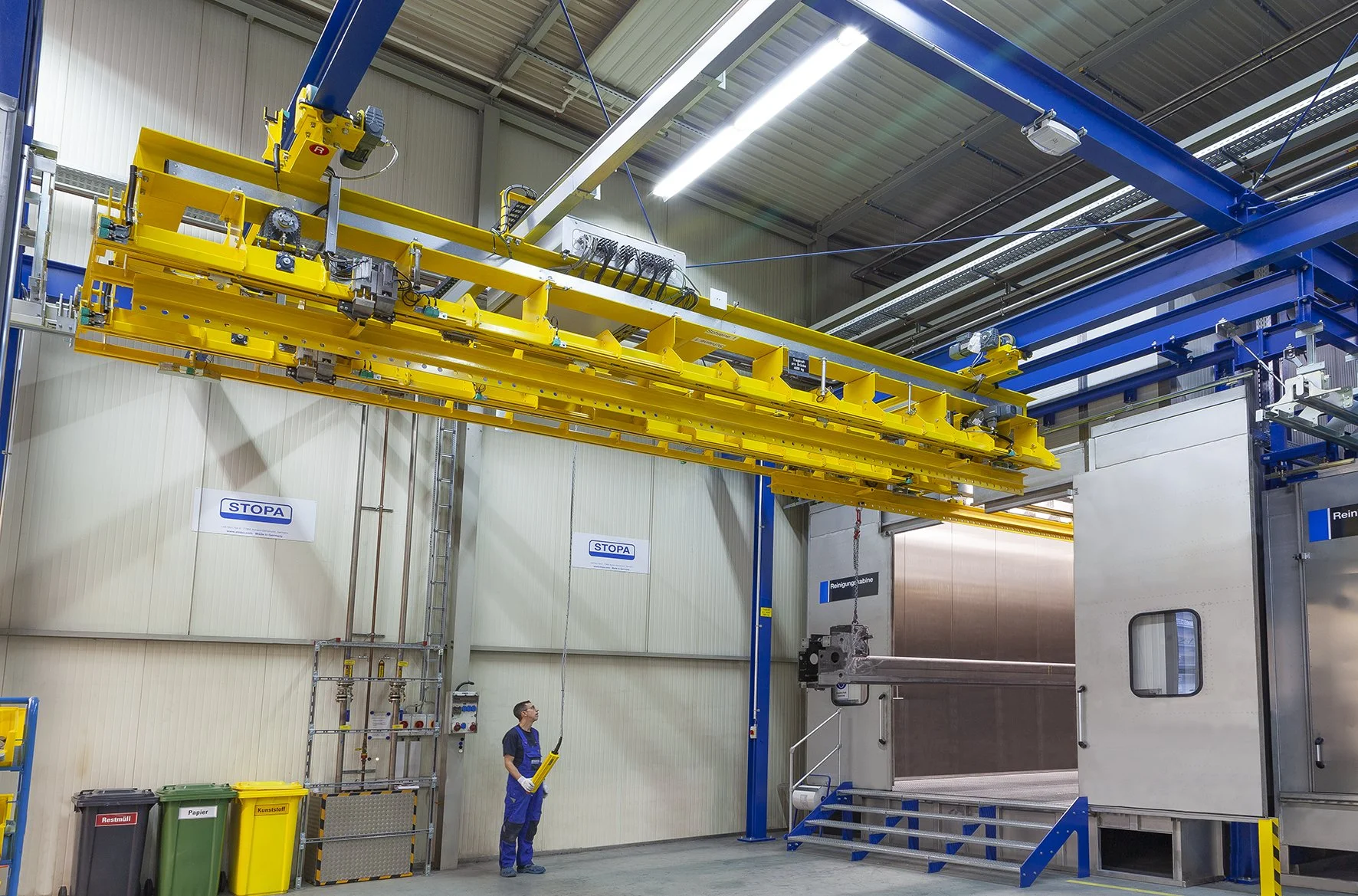

Optimale Raumausnutzung mit präziser Querbewegung

Verschiebebrücken verbinden parallel angeordnete Strecken und Stationen auf engstem Raum. Sie bewegen Lasten zuverlässig quer über die Produktions- oder Lagerfläche, manuell oder vollautomatisiert. Die Traglasten sind skalierbar, modular erweiterbar, wartungsarm und sicher – besonders in beengten Hallenlayouts.

Technische Daten:

Traglast: 500–16.000 kg
Betrieb: manuell oder automatisch
Leicht erweiterbar
Wartungsarm

Ideal für Produktions- und Lagerbereiche mit mehreren Anbindungspunkten und bei wenig Platz.

Optional:

Bögen
Weichen
Drehschienen

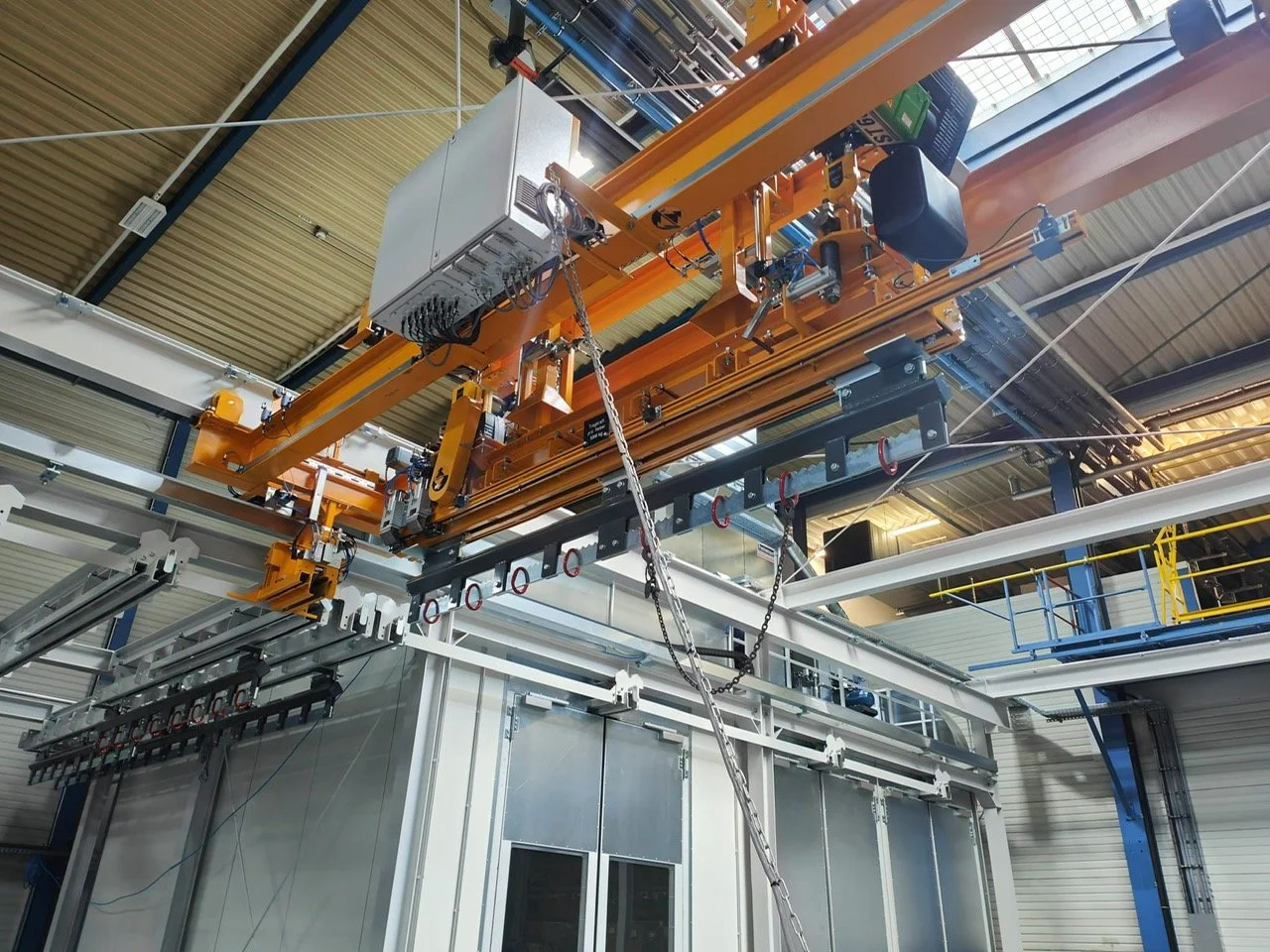

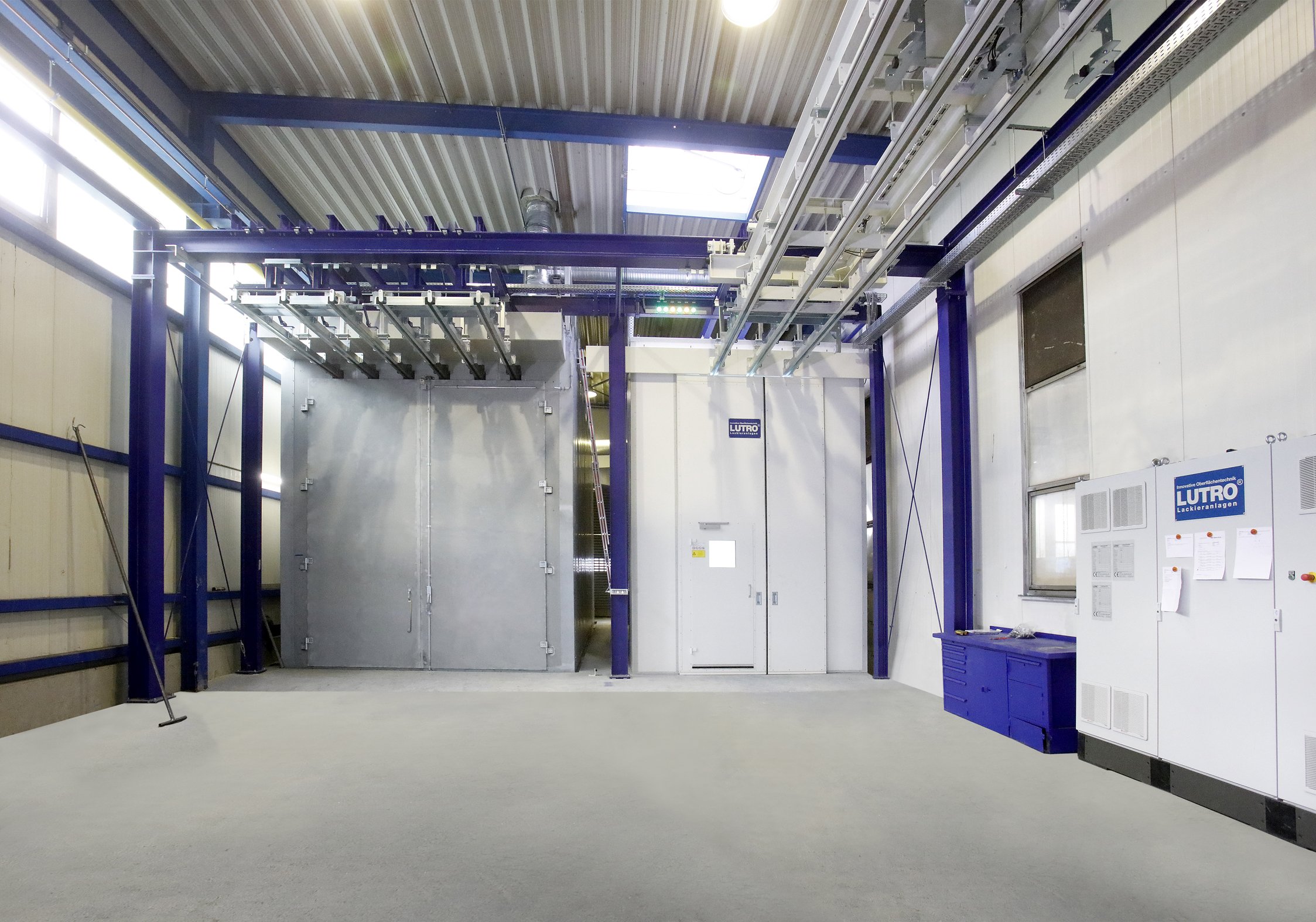

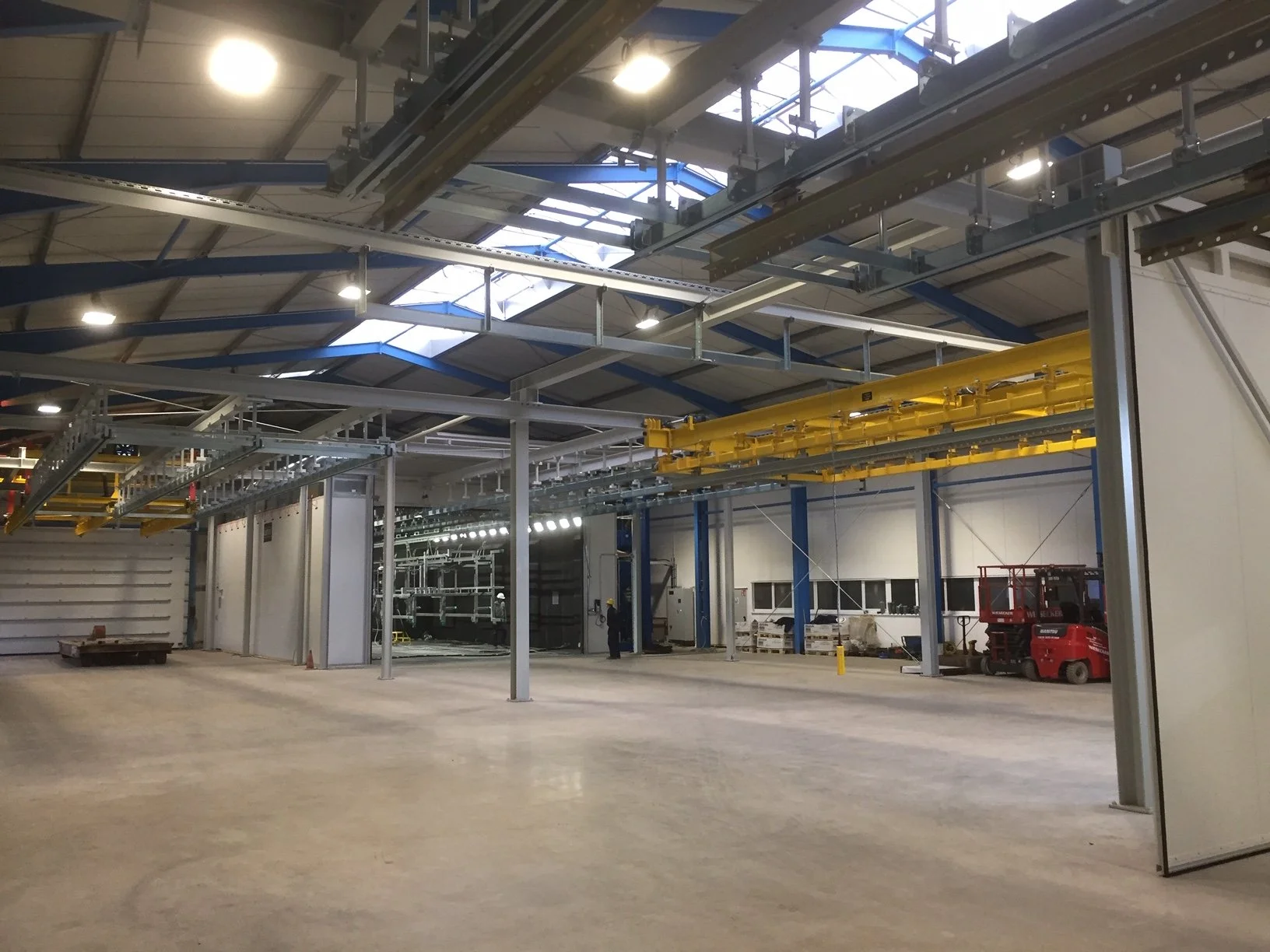

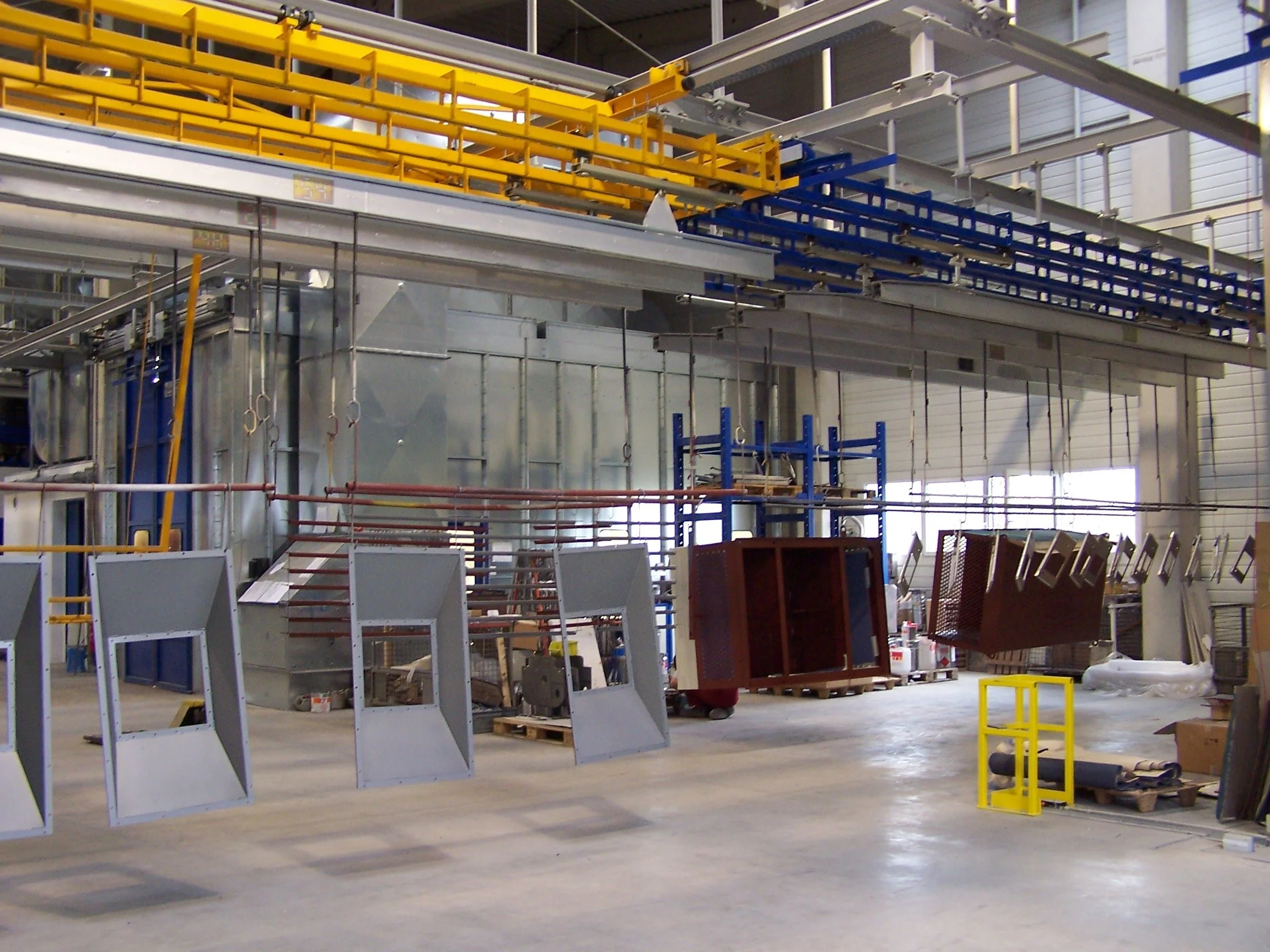

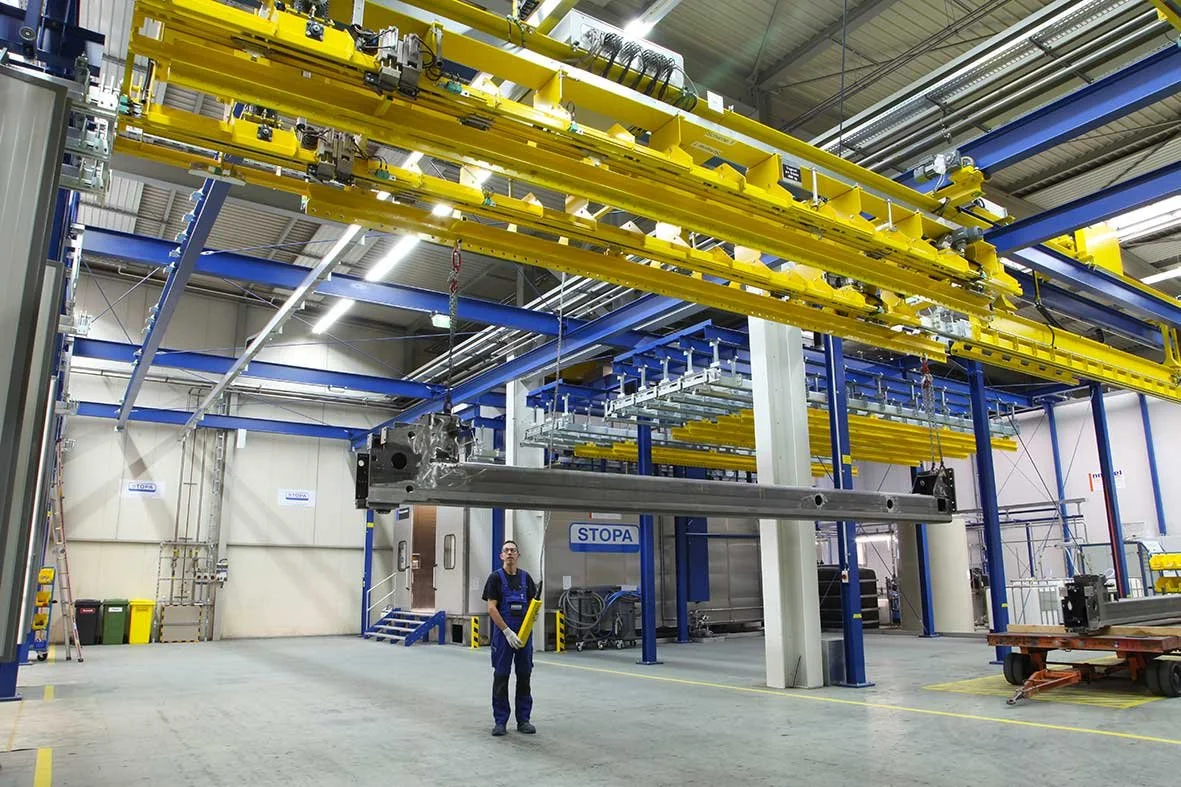

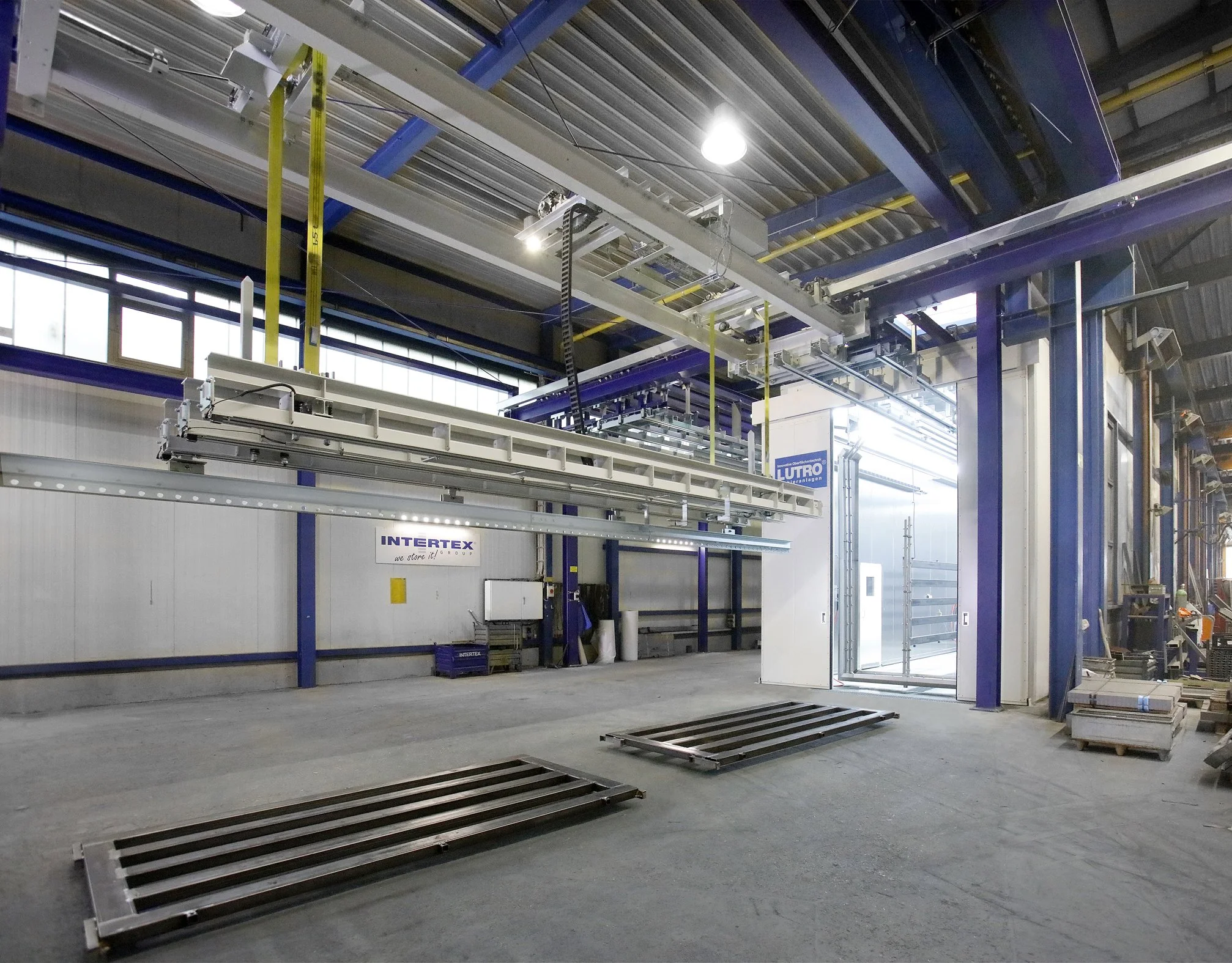

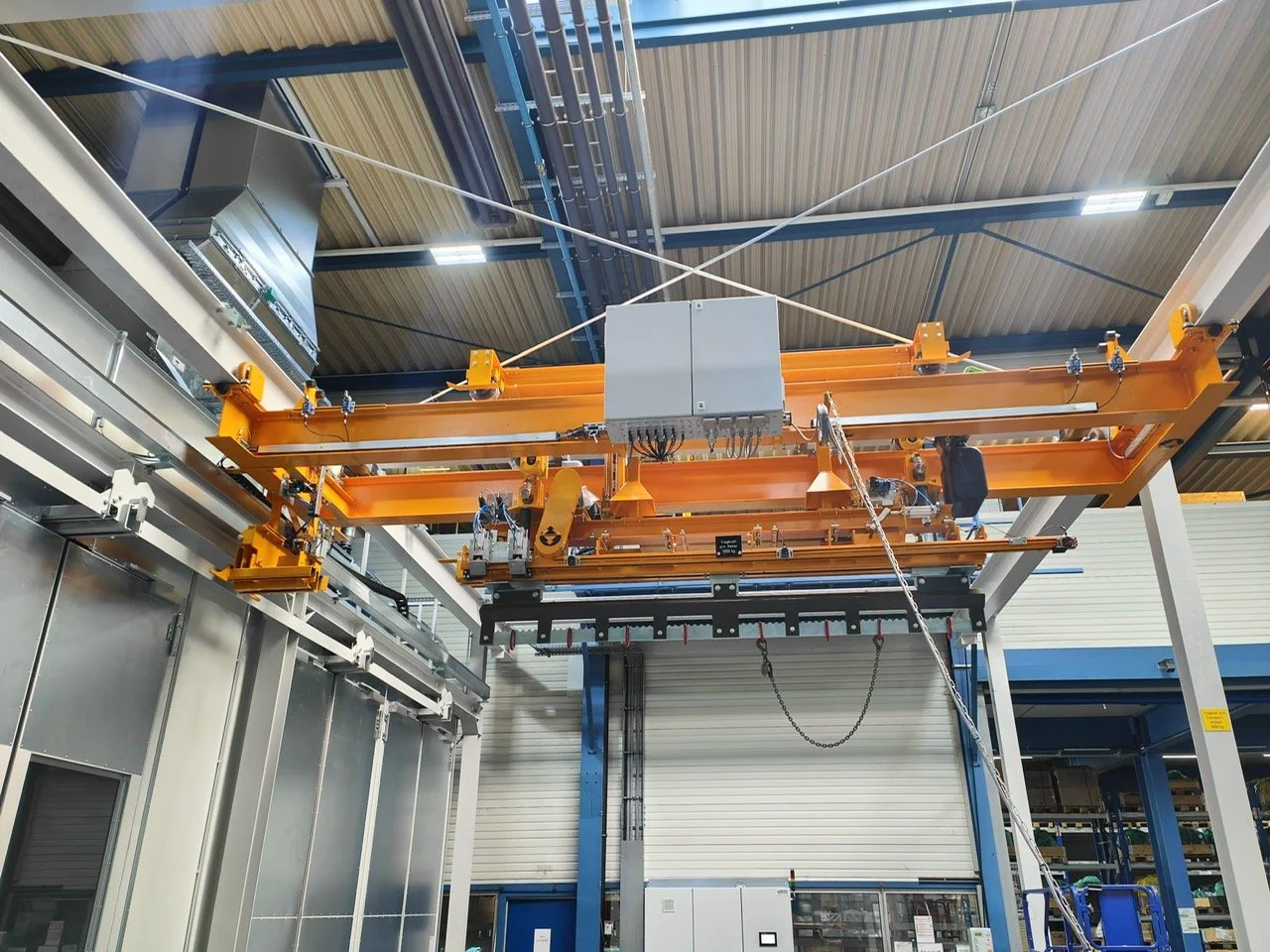

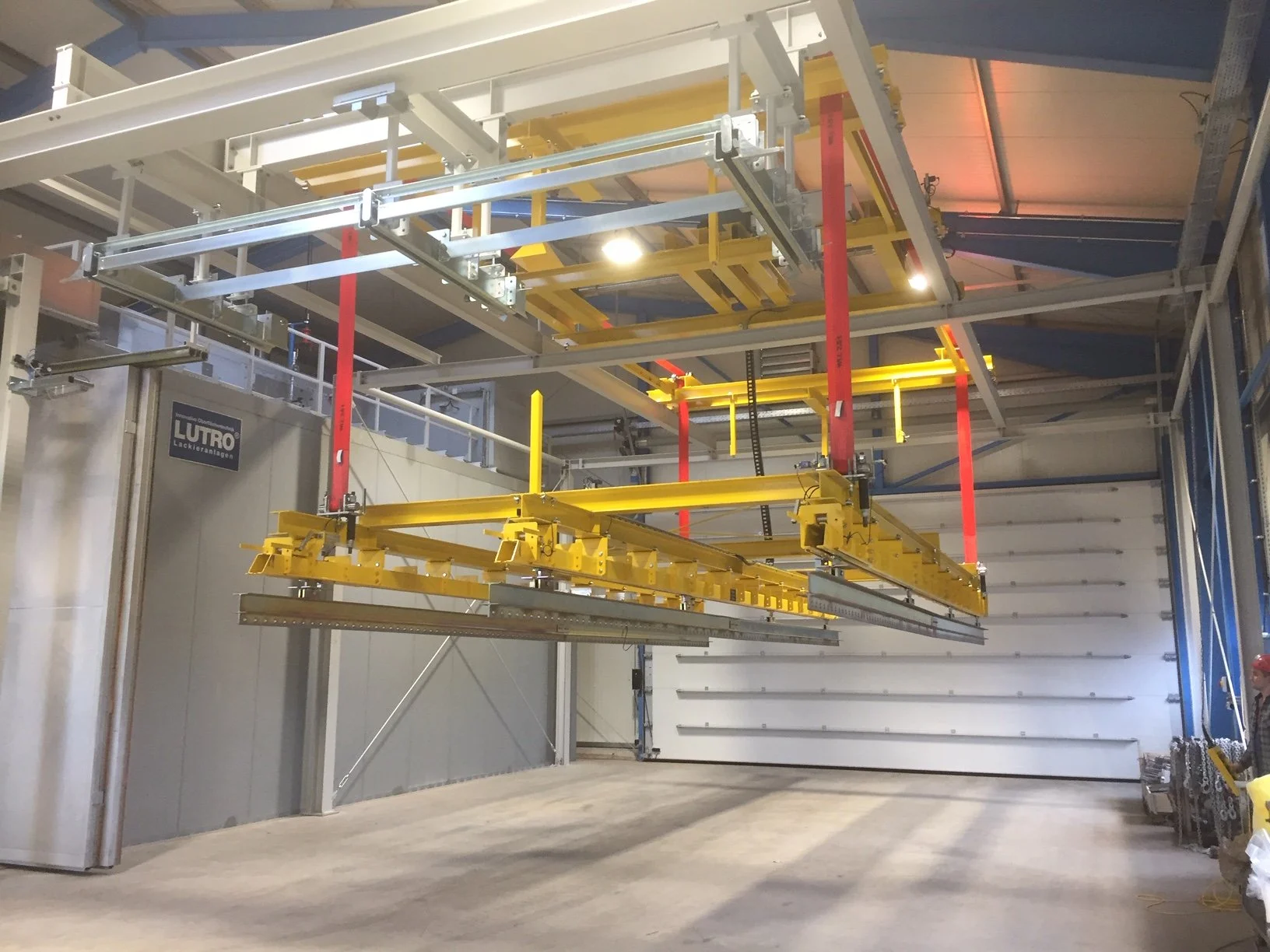

Hubsenkstationen
Transfere (teilautomatisiert)
Rotationen (teilautomatisiert)

Kontakt aufnehmen

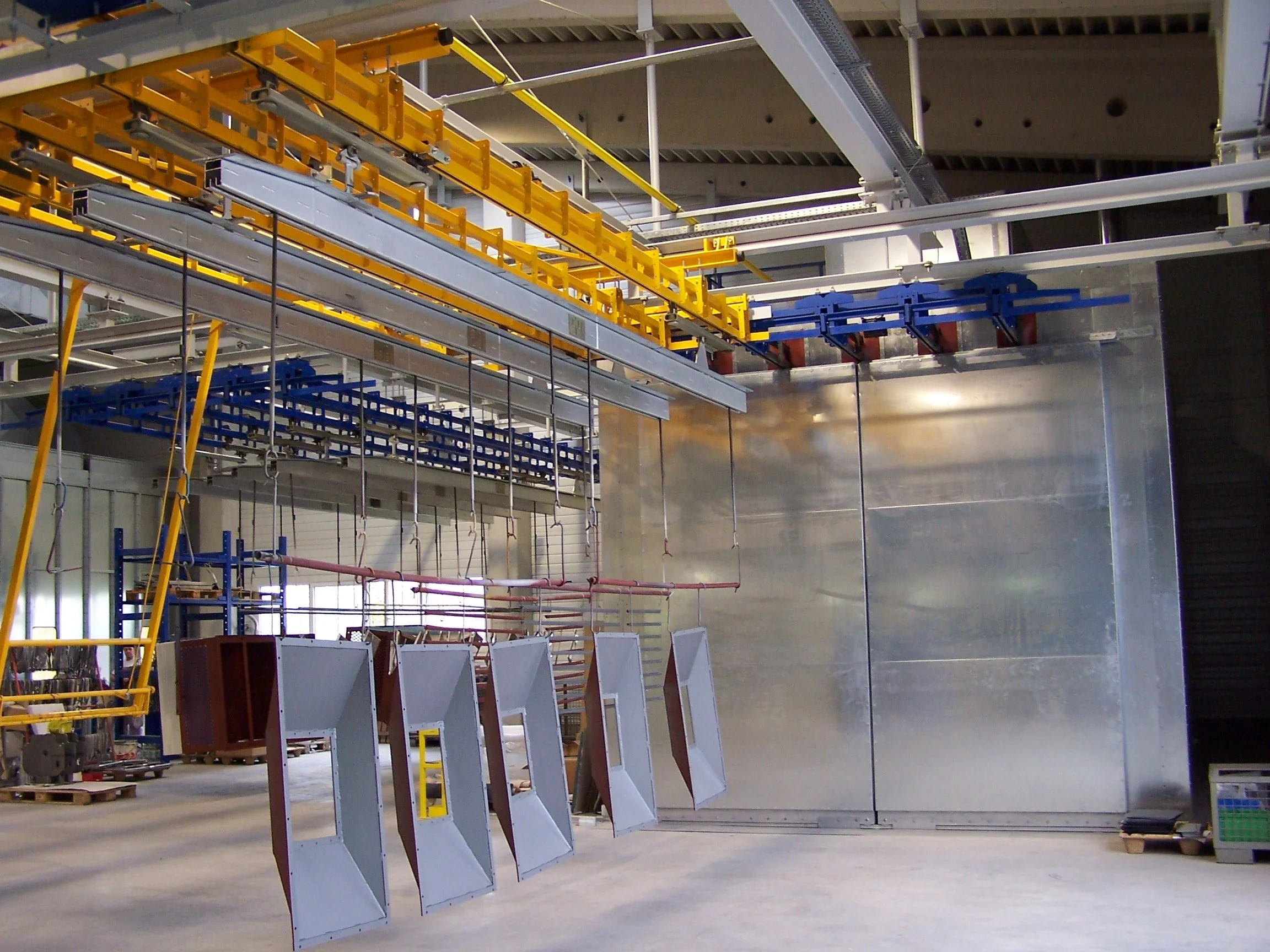

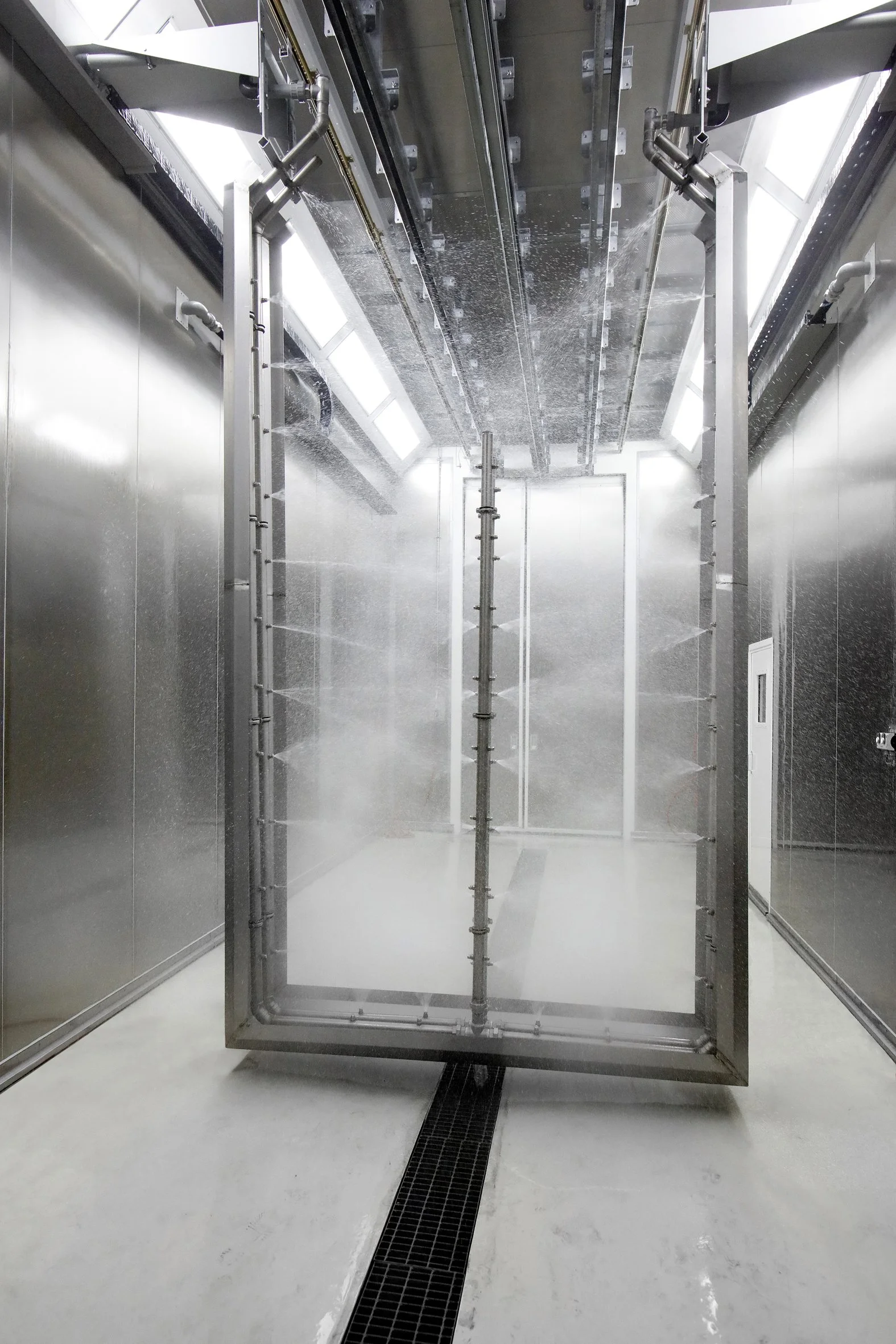

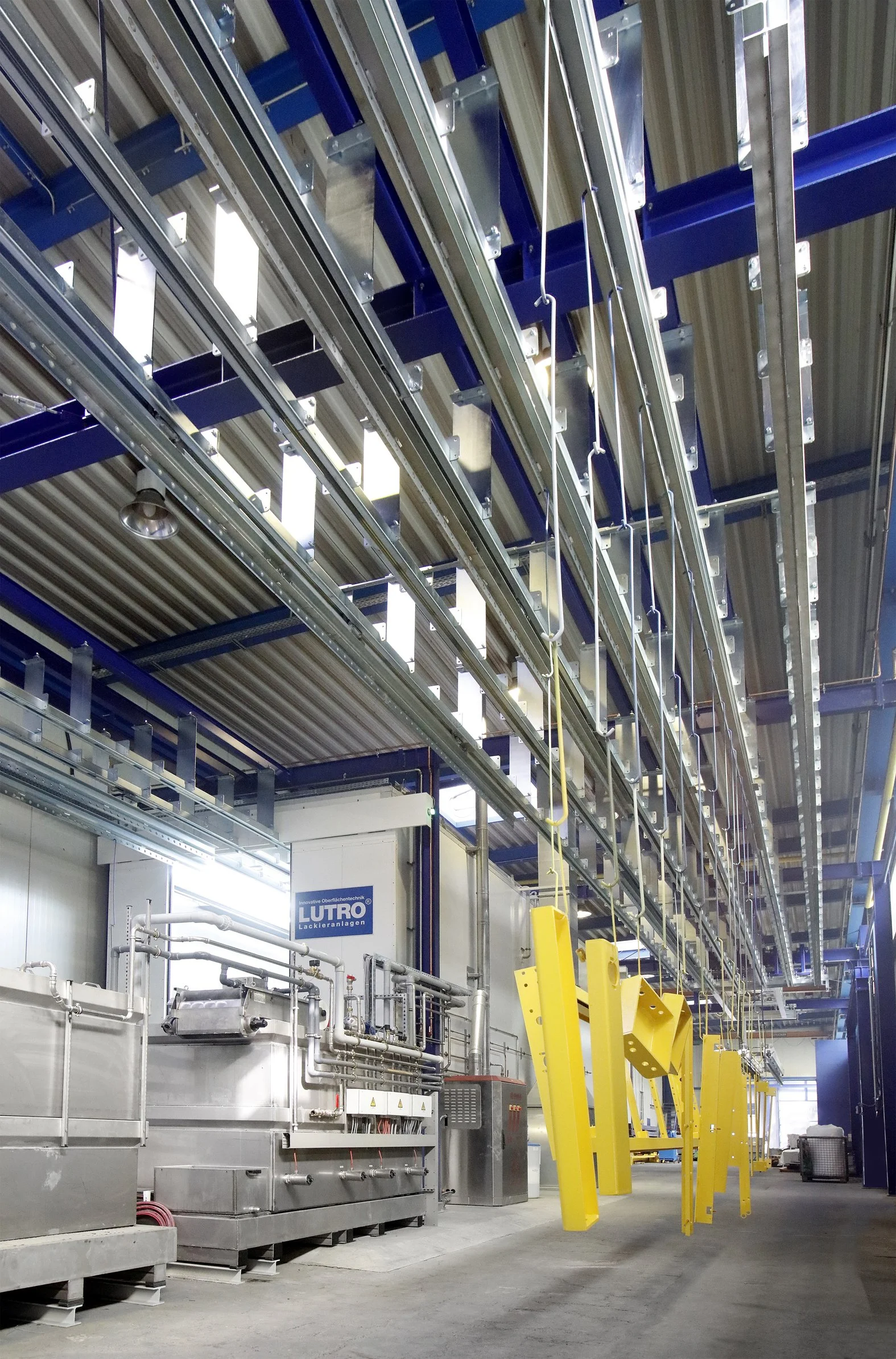

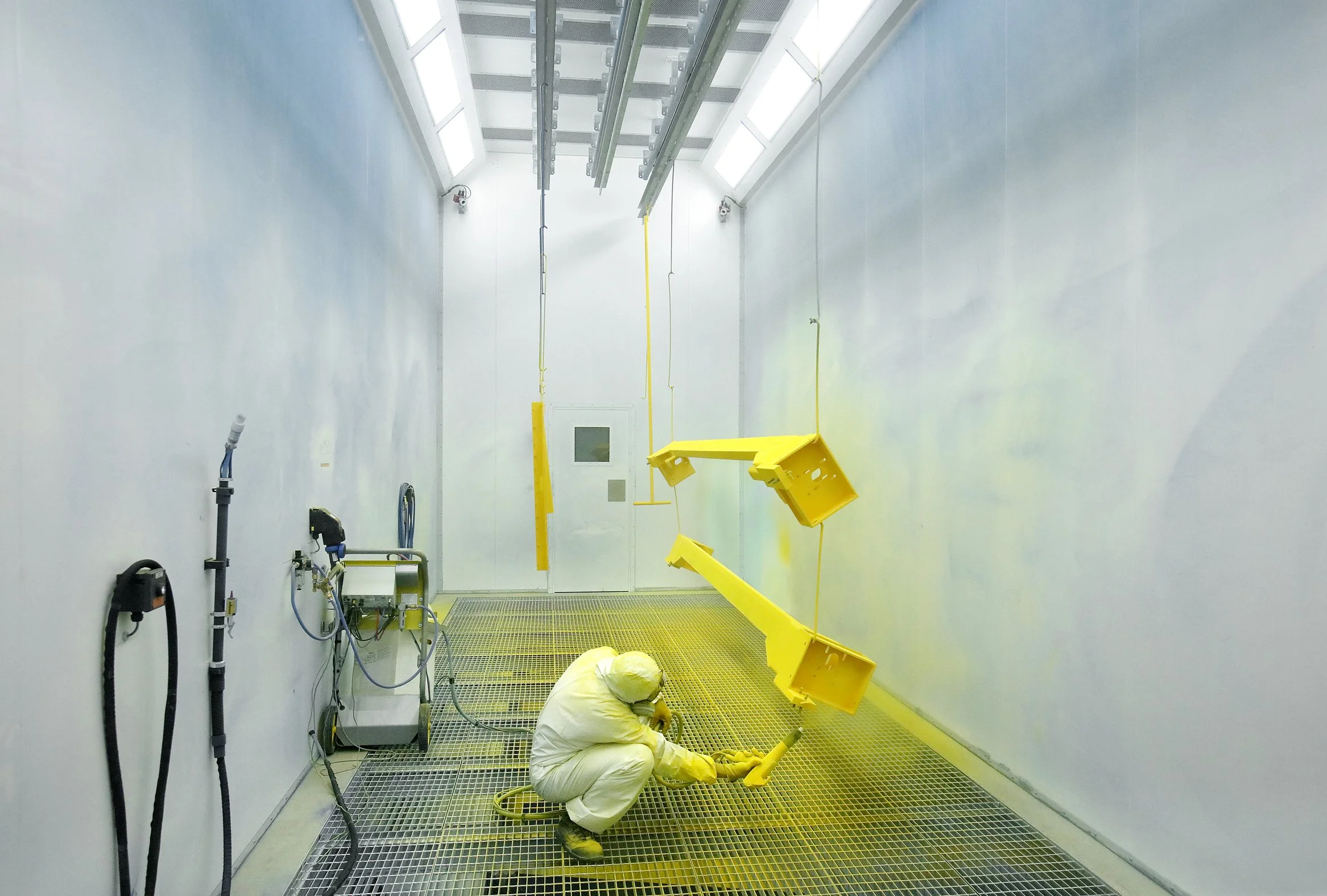

Systemübersicht

Eine Verschiebebrückenanlage ist ein fördertechnisches System, das zum horizontalen Transport von Fahrzeugen, Lastträgern oder Fördergütern zwischen mehreren parallel angeordneten Strecken, Arbeitsstationen oder Förderbereichen eingesetzt wird.

Typische Einsatzbereiche

Hängeförderanlagen
Montagebänder
Lager- und Produktionssysteme
Übergabestationen

Bestandteile des Systems

fahrbare Brückeneinheit (Shuttle / Transferwagen)
Fahrwerk mit Rädern oder Schienenführungen
Antriebssystem, z. B. Elektroantrieb
Endlagen- und Positionssensorik
Sicherheits- und Steuerungstechnik

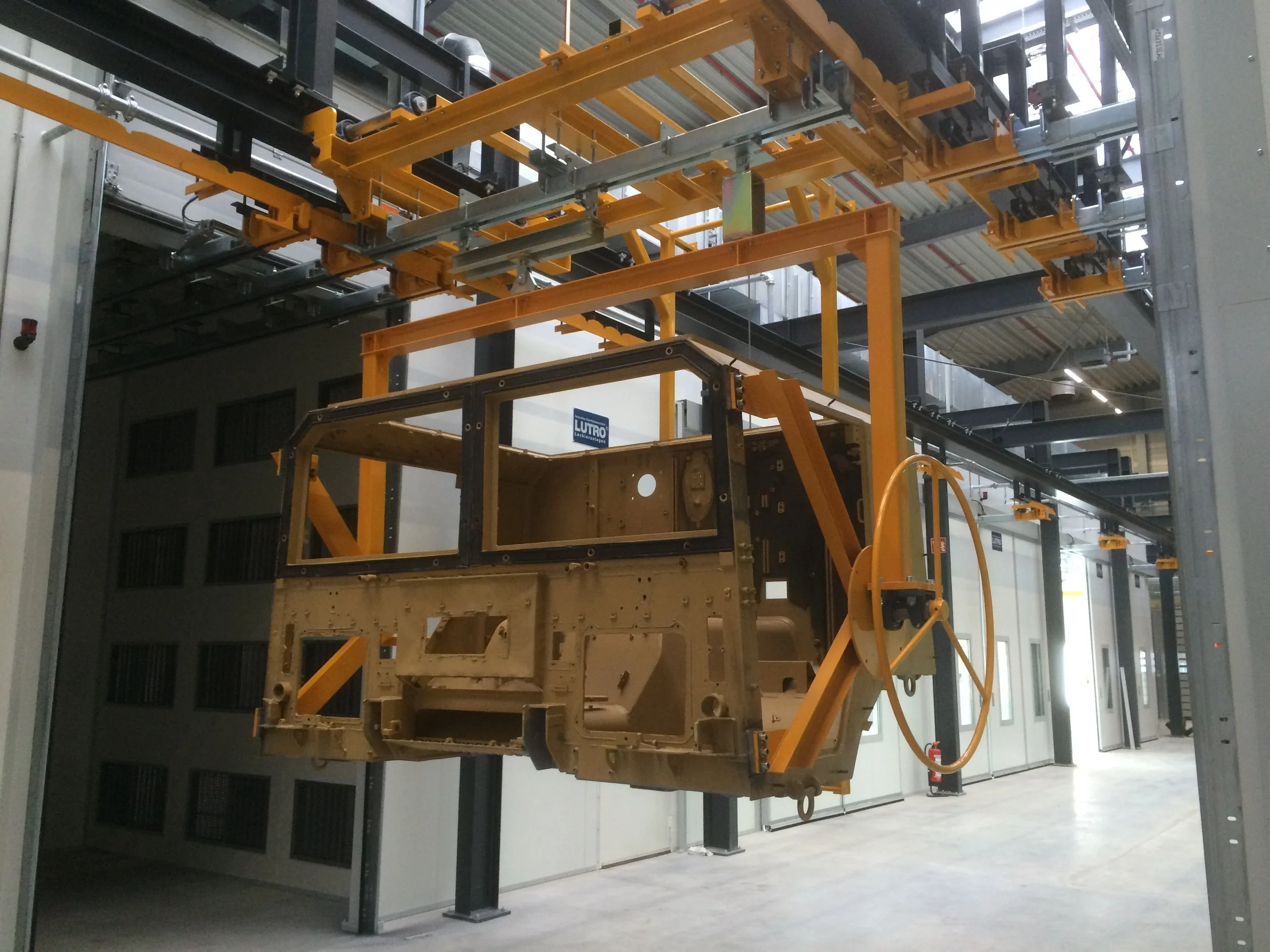

Verschiebebrücken ermöglichen den gezielten Querversatz von Lastträgern zwischen mehreren Förderstrecken und Übergabepositionen.

Funktionsweise der Verschiebebrücke

Die Verschiebebrücke dient dazu, Lastträger oder Fahrzeuge zwischen mehreren Gleisen oder Schienen umzusetzen, in definierte Übergabepositionen einzufahren und geregelte Übergaben an nachfolgende Fördertechnik durchzuführen.

Ablauf der Bewegung

Querverfahren zur gewünschten Zielposition
exaktes Positionieren an der Übergabestelle
Kopplung oder Übergabe des Transportguts

Systemprinzip

Die Brücke verfährt quer zur Hauptförderrichtung, positioniert sich exakt an der gewünschten Übergabestelle und ermöglicht dort die sichere Übergabe an das nachfolgende System.

Eine präzise Positionierung ist entscheidend für die sichere und störungsfreie Übergabe zwischen den Förderbereichen.

Automatikbetrieb

Im Automatikbetrieb führt die Verschiebebrücke alle Bewegungen selbstständig nach Vorgabe der Anlagensteuerung aus.

Typische Funktionen

Anfahren der Zielpositionen
Verriegeln und Entriegeln der Übergabepunkte
Synchronisation mit der Hauptfördertechnik
überwachte Übergabe von Fahrzeugen oder Lastträgern

Alle softwaretechnischen Überwachungen wie Positionsüberwachung, Motordrehzahl und Endlagenkontrolle sind aktiv.

Handbetrieb

Der Handbetrieb dient vor allem Servicearbeiten, der Störungsbeseitigung und manuellen Positionierungen.

Aktive Sicherheitseinrichtungen

Not-Aus
Motorschutz
Endschalter
Sicherheitsverriegelungen

Bewegungen dürfen nur durch geschultes Personal durchgeführt werden.

Sicherheitsfunktionen

Die Verschiebebrückenanlage ist mit mehreren sicherheitsrelevanten Komponenten ausgestattet.

Endlagenschalter zum sicheren Begrenzen der Fahrbewegung
Positionierungssensoren zur exakten Ausrichtung
Stillstandskontrolle bei Übergabepunkten
mechanische Anschläge als Not-Endlagen
Not-Aus-Einrichtungen entlang der Bedienseite

Bewegungen sind nur erlaubt, wenn

alle Sicherheitskreise geschlossen sind
keine Personen im Gefahrenbereich erkannt wurden
alle Verriegelungen freigegeben sind

Starten der Verschiebebrücke

Steuerung einschalten
Betriebsart wählen: Automatik oder Hand
Sicherheitsfreigaben prüfen
Zielposition bzw. Übergabepunkt auswählen
Startbefehl ausgeben

Fahrt zwischen den Positionen

Fahrt mit konstanter oder regelbarer Geschwindigkeit entlang der Führung
kontrolliertes Abbremsen in der Endlage
automatisches Verriegeln an den Übergabestellen

Übergabe an andere Systeme

In der Endlage koppelt oder entriegelt sich die Brücke:

mechanisch, z. B. über Anschläge oder Zuhaltebolzen
elektrisch, z. B. über Signalverriegelungen

Der nachfolgende Prozess wird anschließend durch die Steuerung freigegeben, z. B. für das Einfahren eines Fahrzeugs.

Besondere Hinweise zum Betrieb

Die Verschiebebrücke darf nicht betreten werden, solange sie sich bewegen kann.
Bewegungen dürfen nur ausgelöst werden, wenn sich keine Personen im Fahrweg befinden.
Im Fehlerfall ist die Anlage sofort stillzusetzen und der Störungsgrund zu prüfen.
Im Handbetrieb dürfen Bewegungen nur kurzzeitig und kontrolliert ausgeführt werden.

Wartung und Inspektion

Regelmäßige Prüfungen sorgen für einen sicheren und zuverlässigen Betrieb.

Funktionsprüfung der Endschalter und Sensoren
Kontrolle der Fahrwege und Schienen
Prüfung der mechanischen Anschläge
Schmierung der Fahrwerksteile, falls erforderlich
Sichtprüfung des Elektrosystems

Fachhinweis

Wartungsarbeiten dürfen nur durch qualifiziertes Fachpersonal erfolgen.
