Power & Free Anlagen

Maximale Leistung. Vollautomatisiert. Anpassbar.

Flexible und Anpassbare Power & Free Anlagen

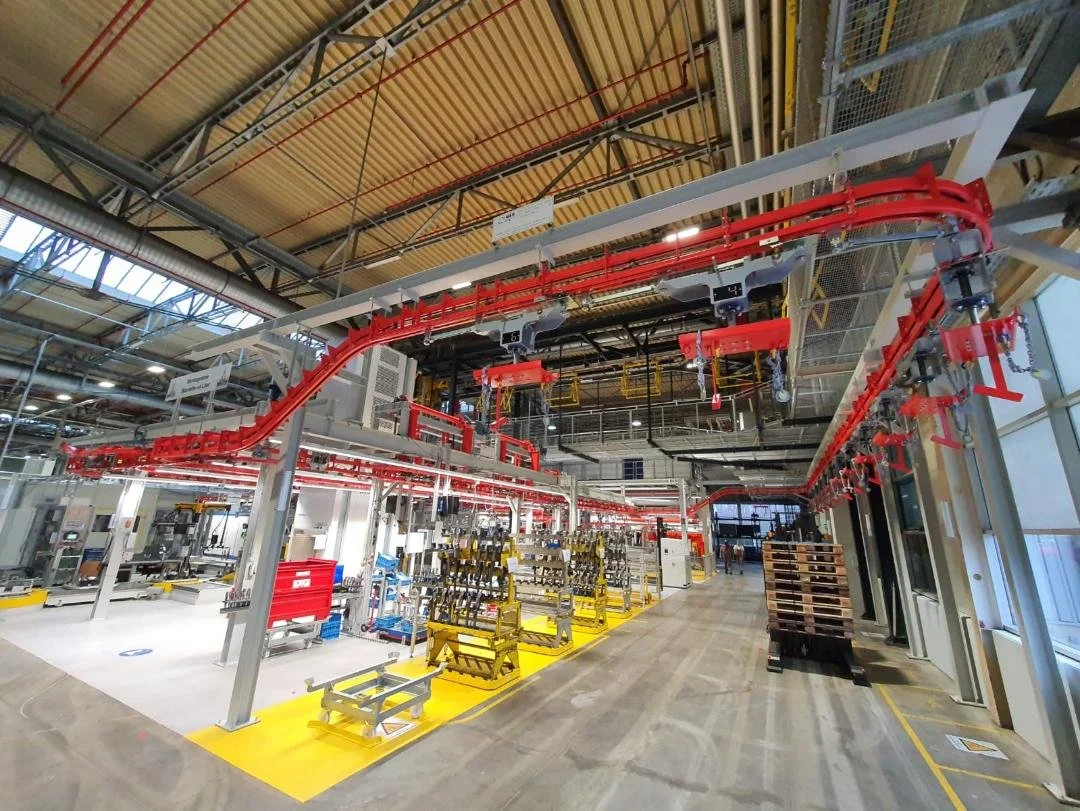

Unsere Power & Free Anlagen ermöglichen unabhängige, takt- und positionsunabhängige Transporte von Werkstücken. Ideal für komplexe Fertigungsprozesse, Variantenfertigung oder parallele Produktionslinien. Diese Systeme verfügen über zahlreiche Komponenten, die einen dreidimensionalen Streckenverlauf ermöglichen und miteinander kombinierbar sind. Die modulare Bauweise ermöglicht eine einfache Integration in bestehende Anlagen.

Dadurch können unterschiedliche Systemkreise, z. B. Arbeits- und Geschwindigkeitsbereiche untereinander verbunden werden. So wird auch bei kontinuierlicher Förderung in einem Systemkreis der Materialfluss mit frei wählbaren Taktzeiten ermöglicht.

Für Schwerlastanwendungen mit einer Traglast von 500 bis 13.000 kg bieten wir leistungsstarke Systemlösungen für den manuellen oder vollautomatischen Betrieb. Entwickelt für höchste Anforderungen in Produktion und Intralogistik, verbinden unsere Anlagen Belastbarkeit mit intelligenter Steuerungstechnologie.

Durch umfangreiche Erweiterungsoptionen lässt sich das System exakt auf Ihre Prozesse abstimmen. Das Ergebnis: höchste Stabilität, nahtlose Integration in komplexe Fertigungsabläufe und maximale Prozesssteuerung – selbst bei extremen Lasten.

Kontakt aufnehmen

Systemübersicht

Eine Power & Free Anlage ist ein kombinierter, teilweise automatisierter Fördertechnik-Systemtyp, der aus einem angetriebenen Hauptstrang („Power“) und einem mitfahrenden lasttragenden Strang („Free“) besteht.

Die Systeme ermöglichen einen flexiblen, staufähigen und individuell steuerbaren Transport von Lasten.

Typische Einsatzbereiche

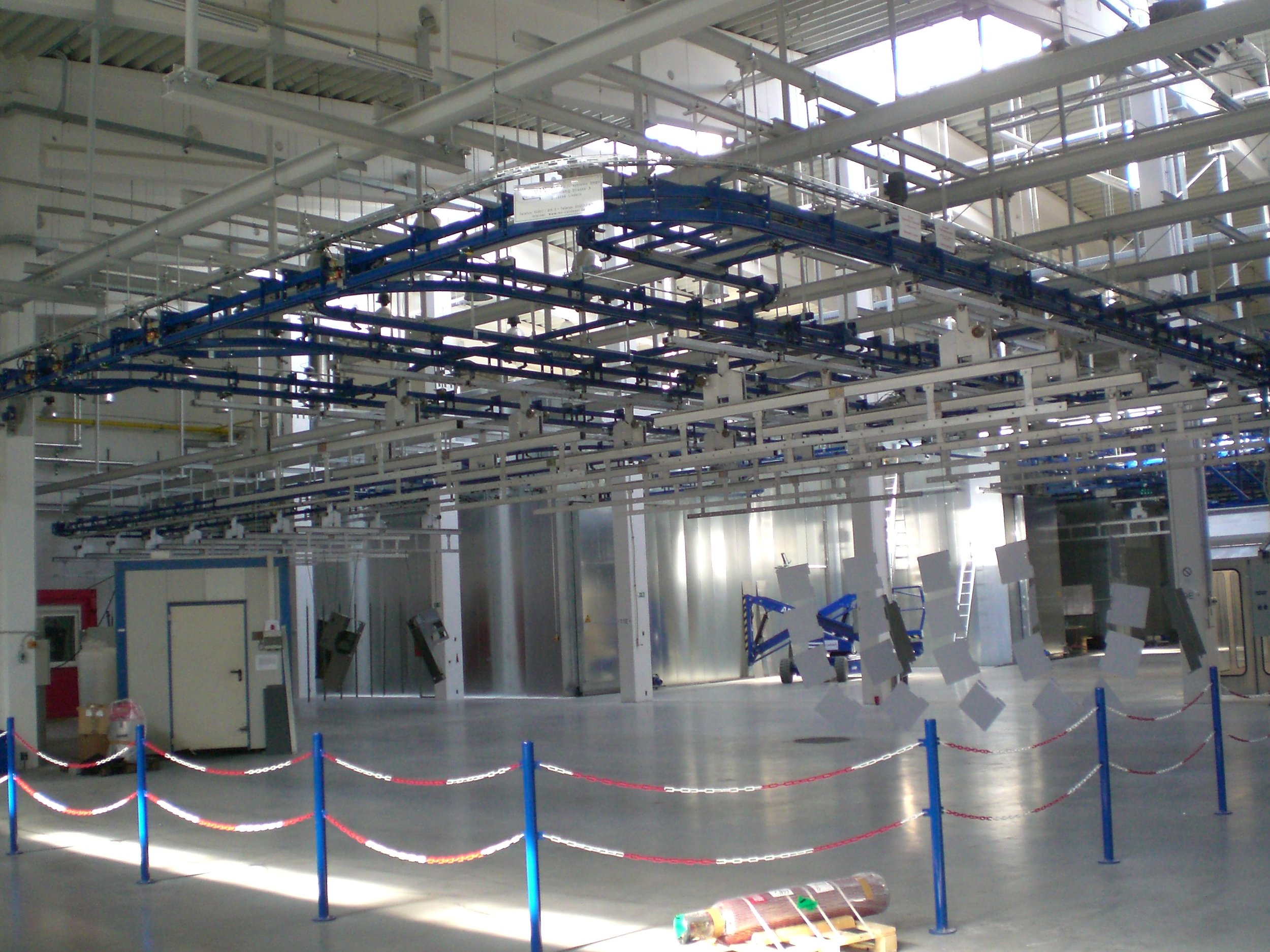

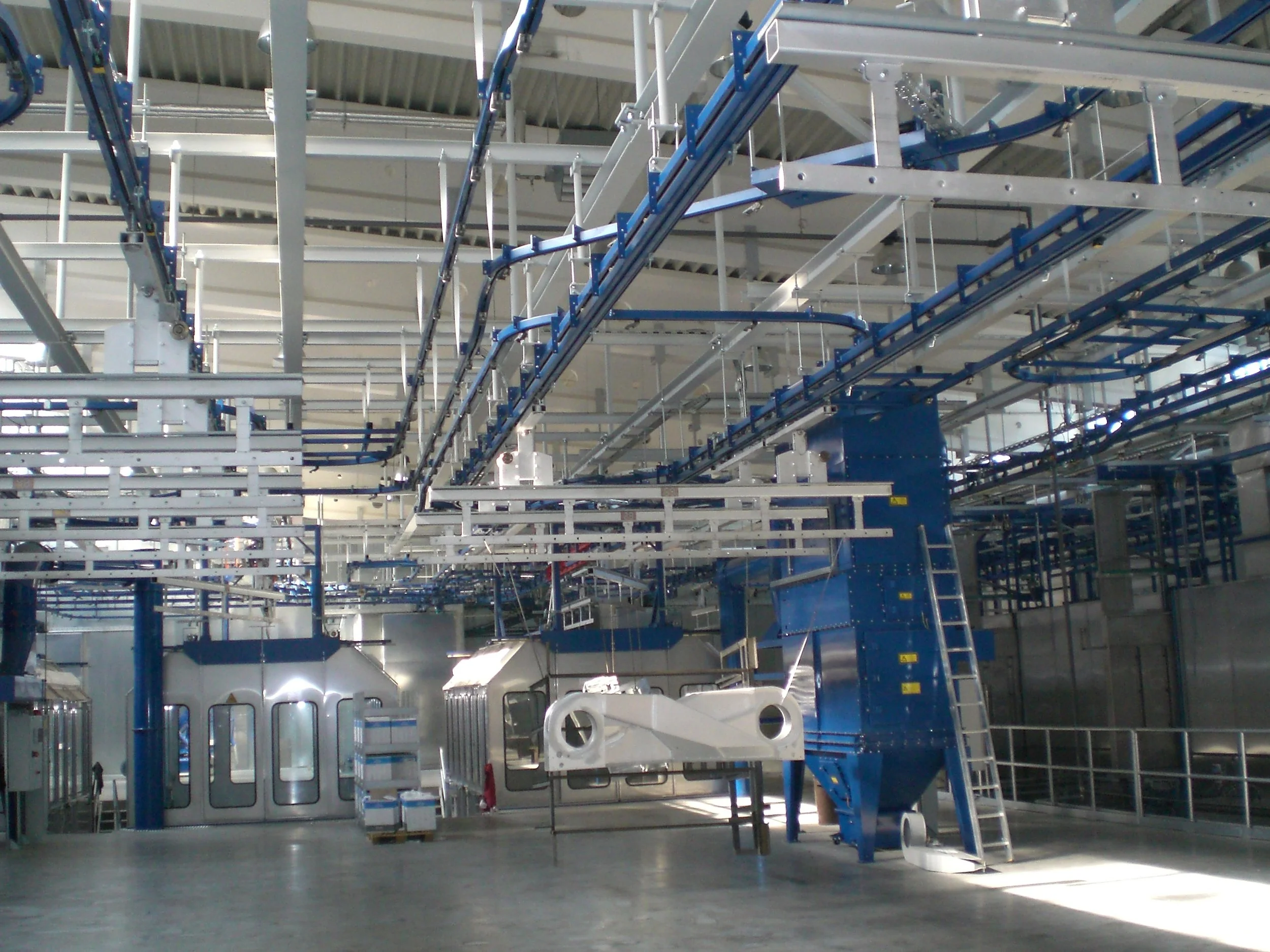

Lackieranlagen
Montage- und Produktionslinien
Intralogistik- und Transportstrecken

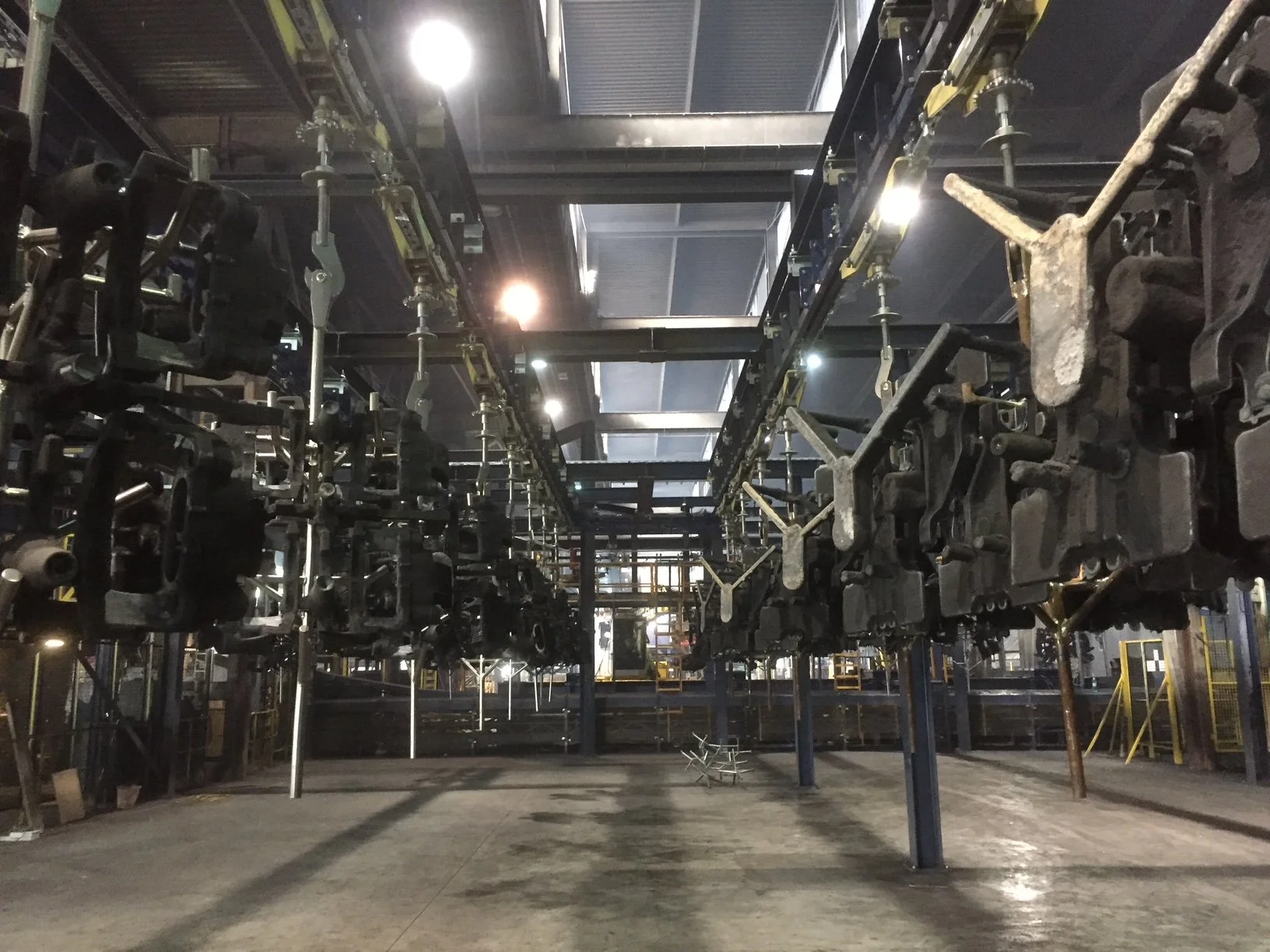

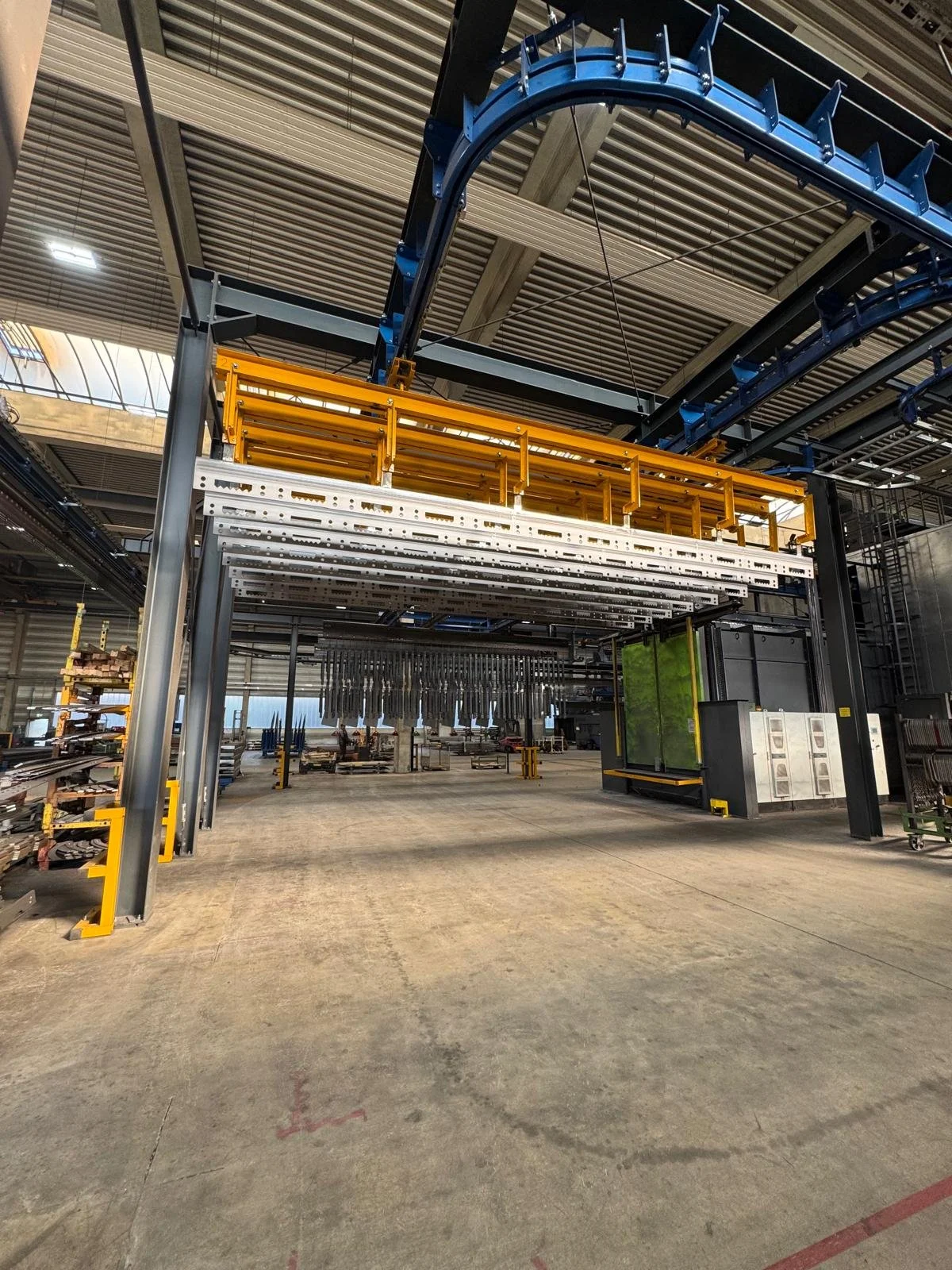

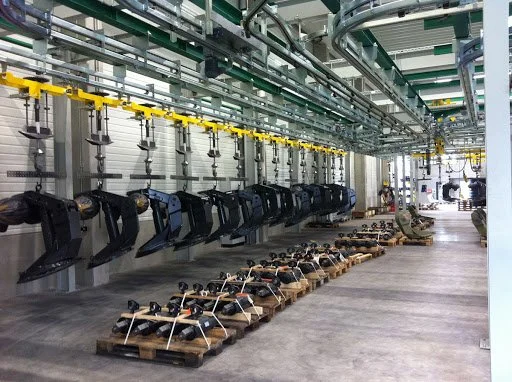

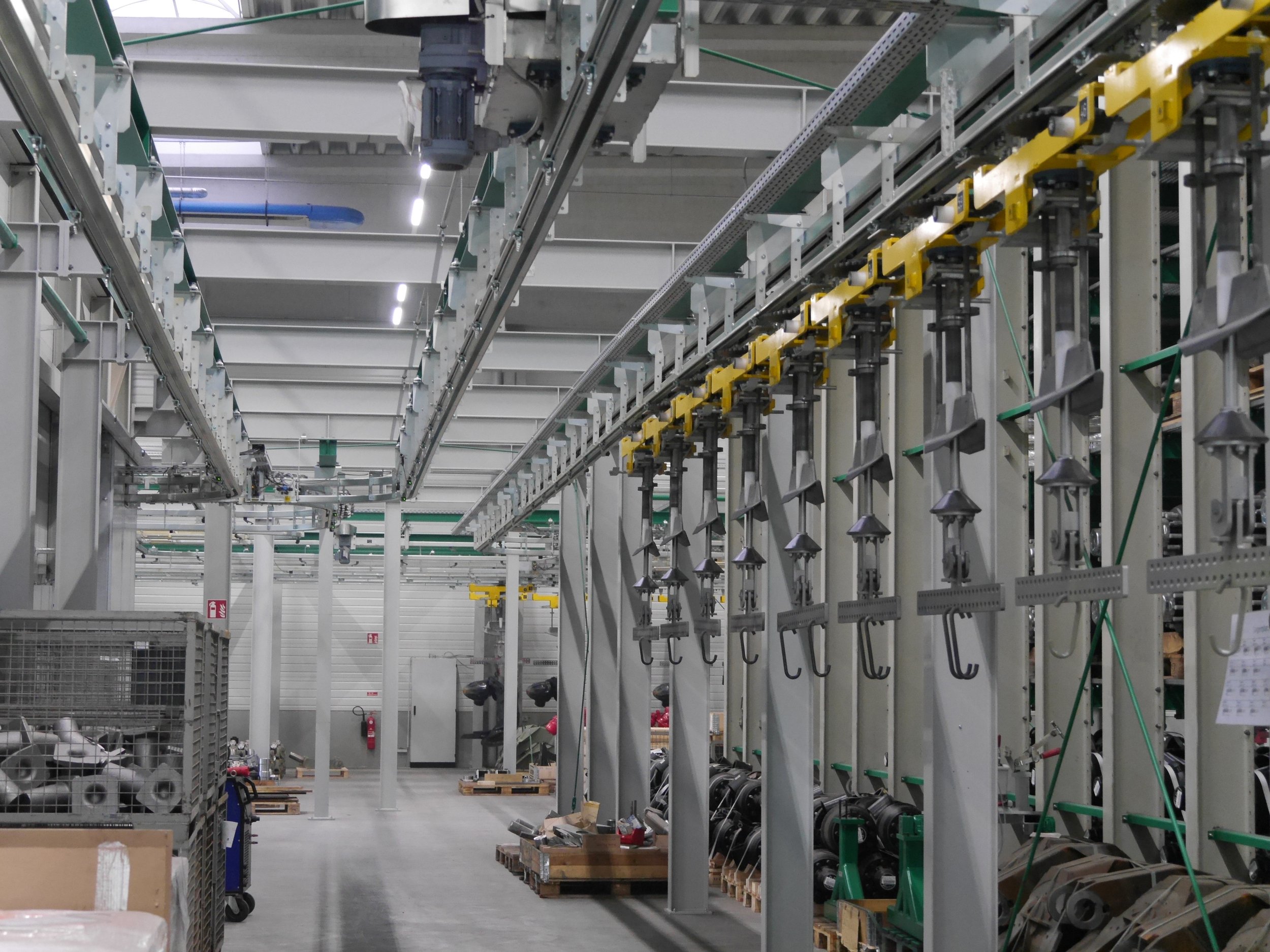

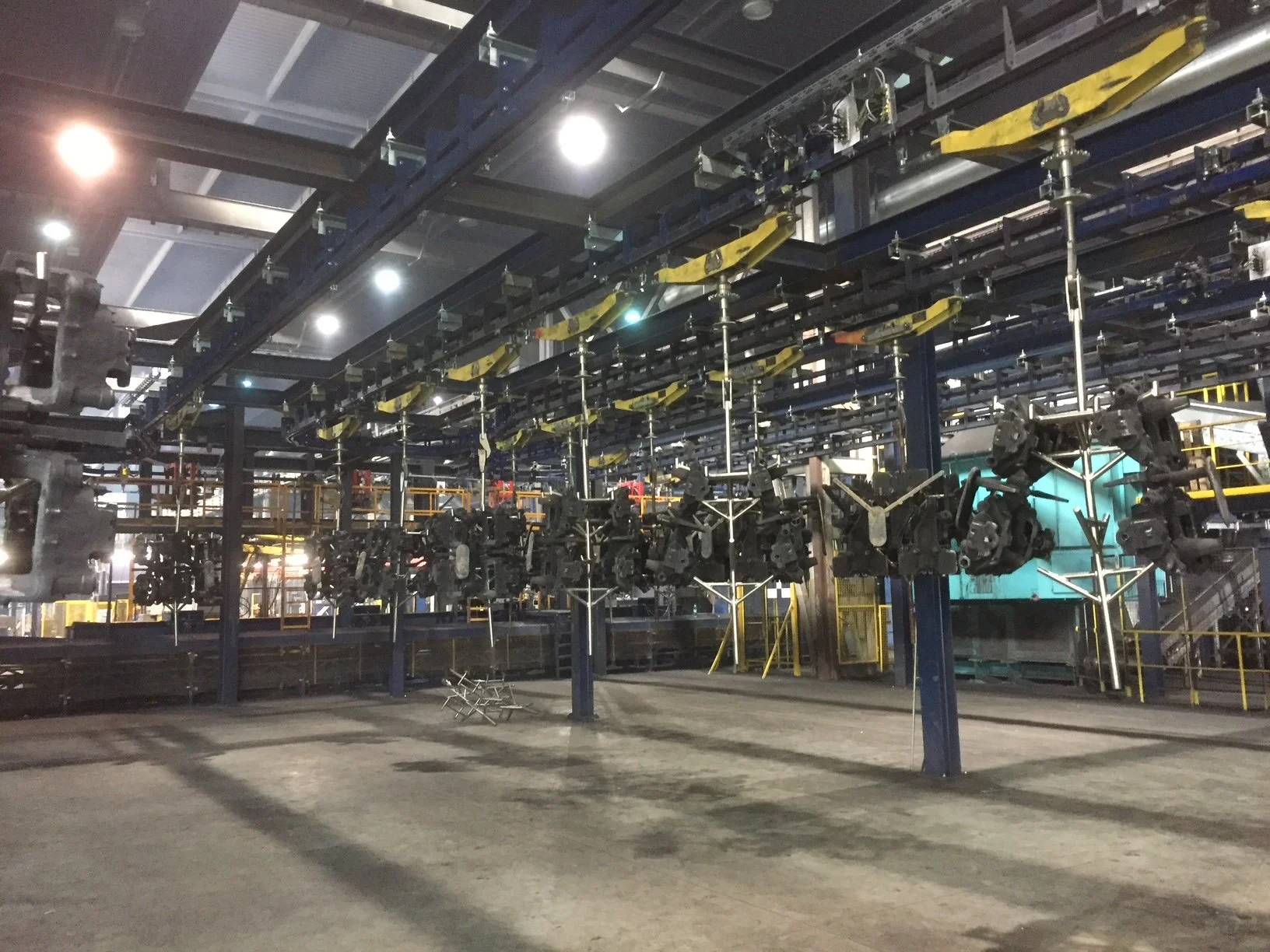

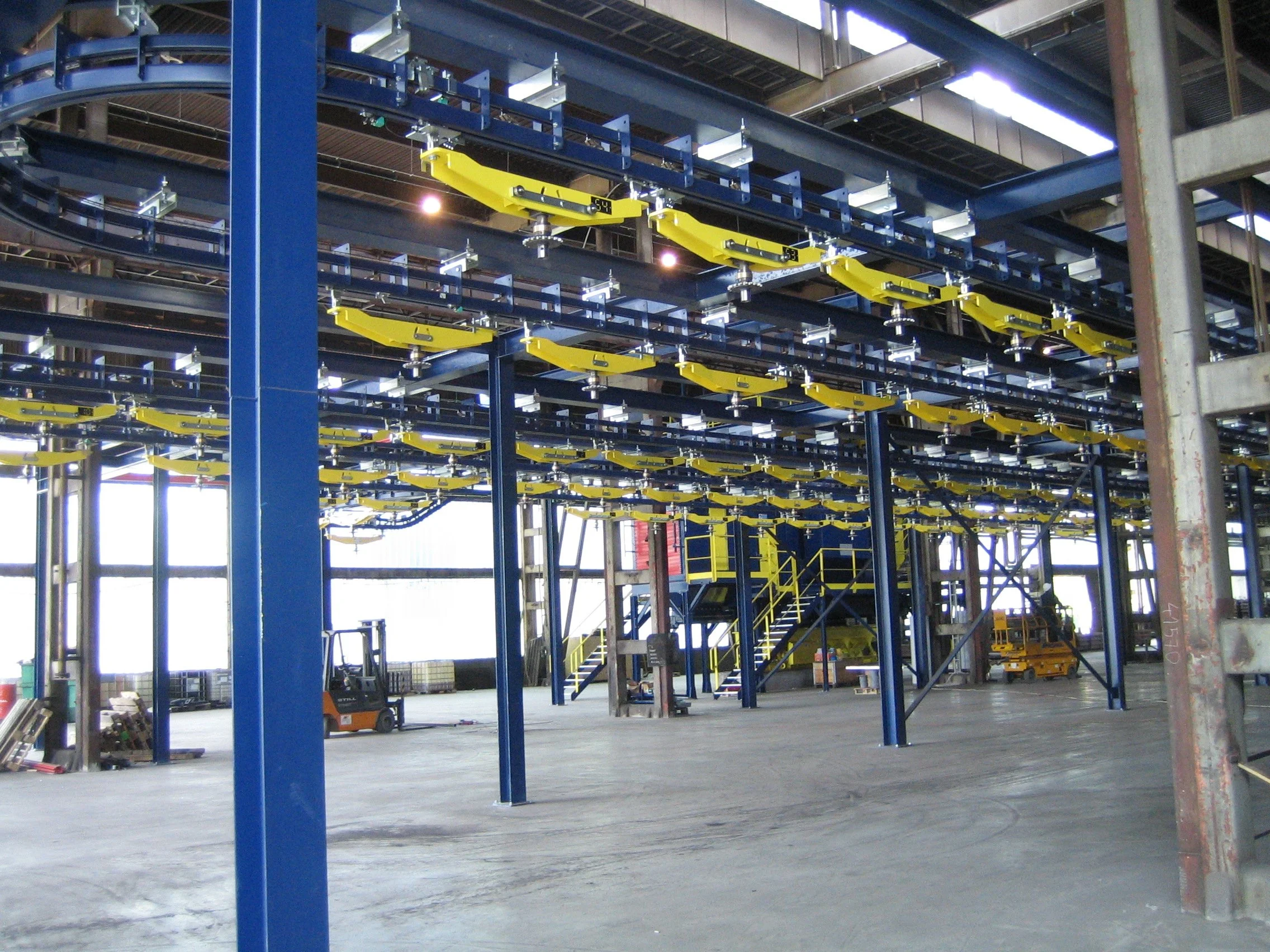

Puffer- und Speicherbereiche
Materialflussanlagen mit variablen Taktzeiten

Bestandteile des Systems

angetriebene Power-Schienenstränge
freilaufender Schienenstrang für Laufwagen (Free-Schiene)
Mitnehmer und Stopper (Entkupplungseinrichtungen)
Stau-, Aushebe- und Stopperelemente
Weichen und Verteilsysteme
Lastaufnahmemittel wie Haken, Traversen oder Warenträger
Steuerungs- und Sicherheitstechnik

Die Lasten werden durch den Free-Strang getragen, während der Power-Strang die Bewegung über Mitnehmer oder Klinken überträgt.

Funktionsweise des Systems

Der Power-Strang ist kontinuierlich oder taktweise angetrieben. Der Free-Strang mit den Lastträgern wird über Kupplungsmechanismen mit dem Power-Strang verbunden.

Grundfunktionen

Mitnehmen: Der Mitnehmer kuppelt den Laufwagen bzw. die Transporteinheit ein und transportiert diese.
Entkuppeln / Stauen: Stopper oder Entkuppler trennen den Laufwagen vom Antrieb. Die Transporteinheit bleibt stehen, der Power-Strang läuft weiter.
Weichen- und Verteilfunktionen: Transportwagen können automatisch in Seitenlinien, Puffer oder alternative Strecken geleitet werden.

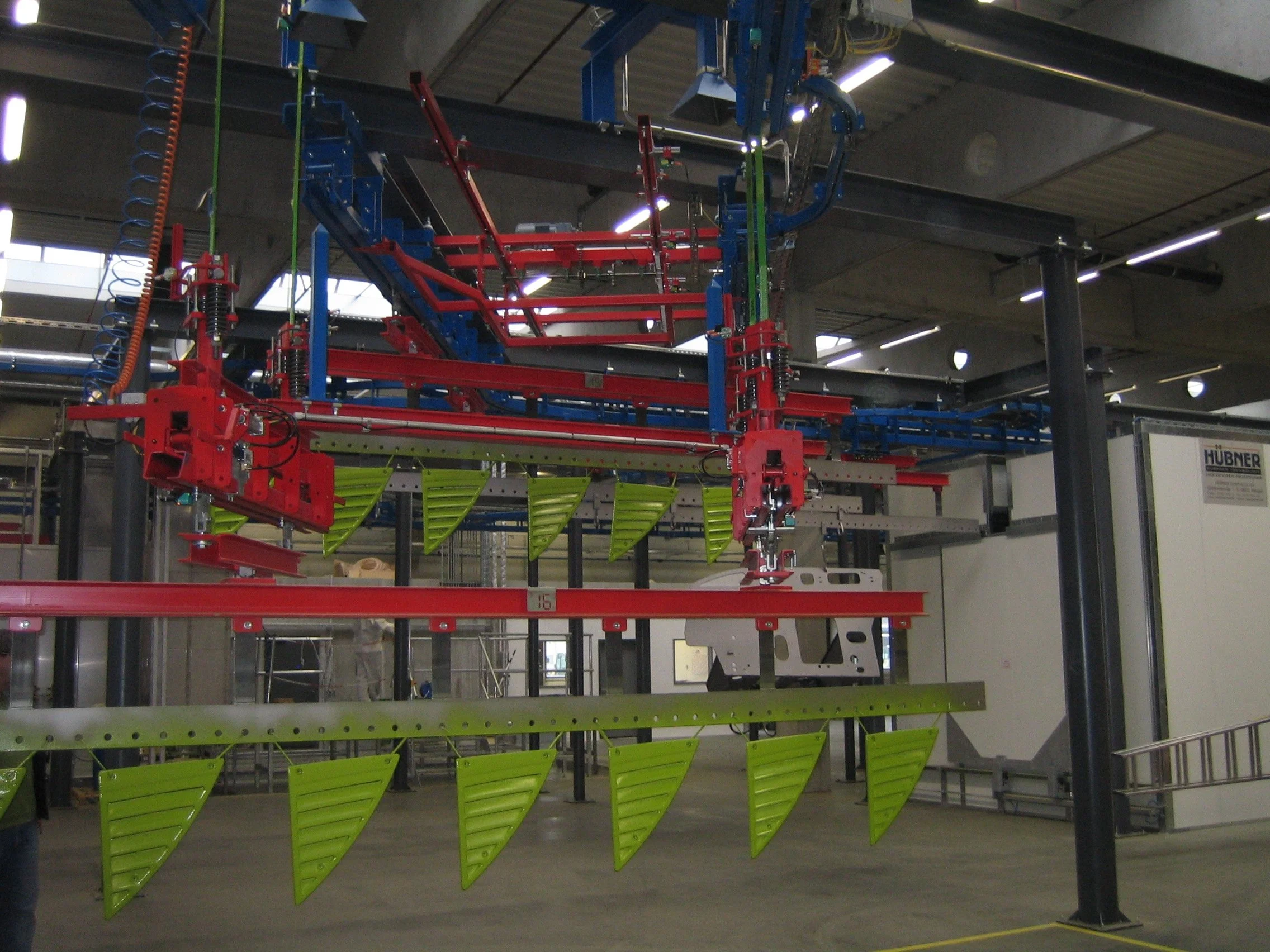

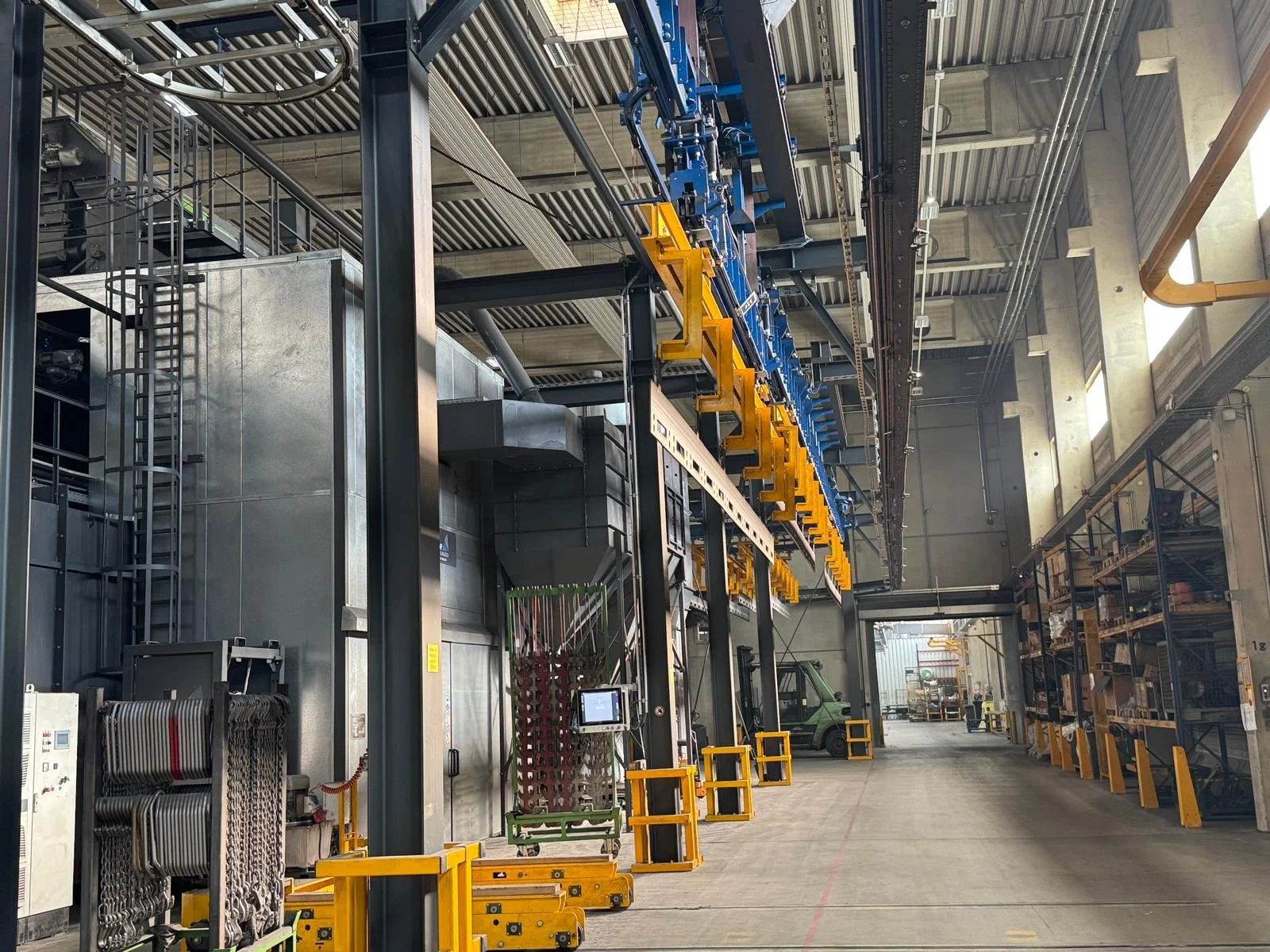

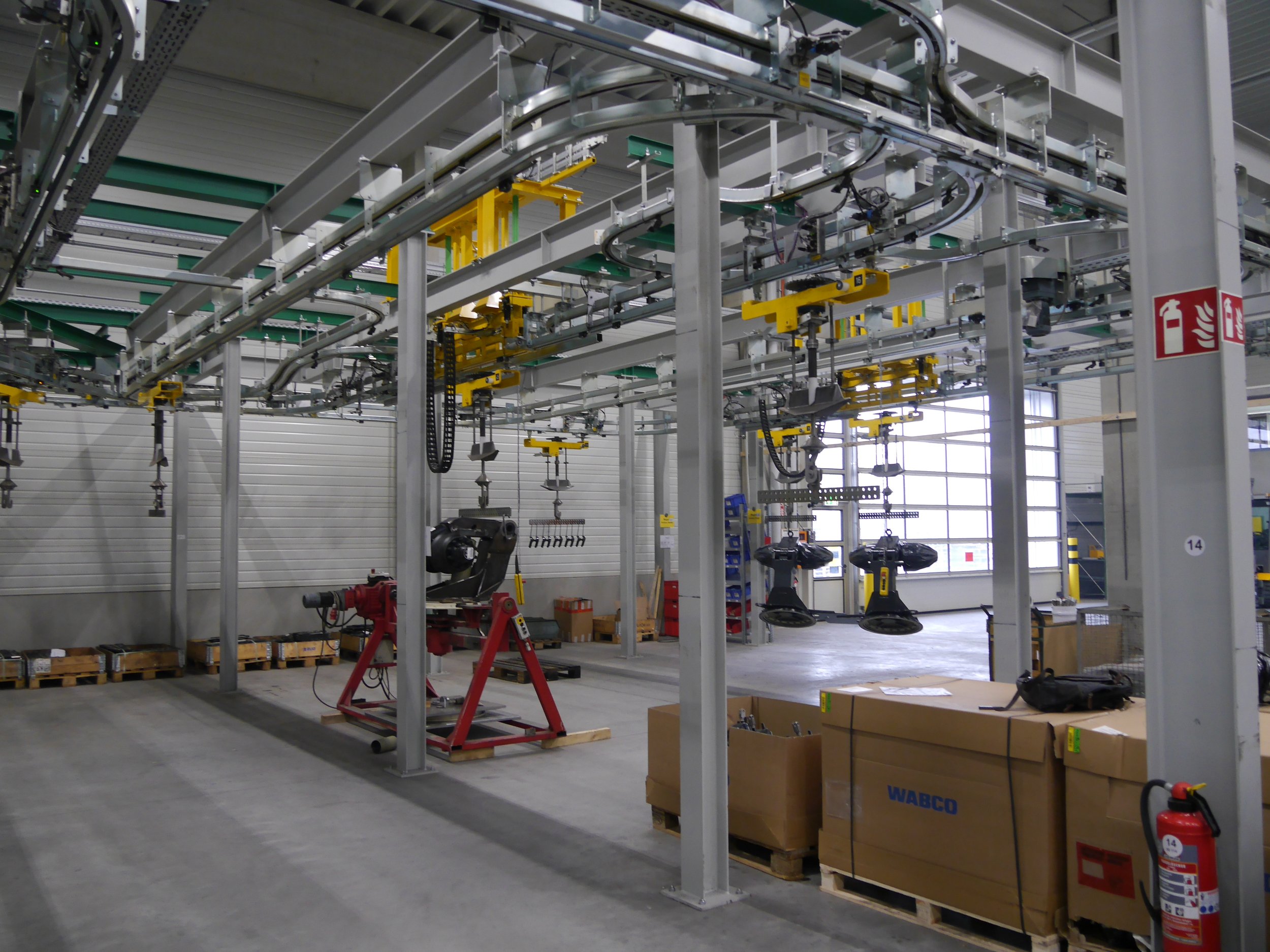

Heben und Senken: Je nach Anlage über Lifteinheiten, Hub-/Senkstationen oder Hebemodule.

Systemvorteile

paralleler Betrieb mehrerer Transportwagen
Puffern und Taktversatz
individuelle Prozesszeiten pro Station
automatische oder teilautomatische Steuerung
gezieltes Stoppen an definierten Stoppstellen

Das System ist für staufähige und flexible Materialflüsse mit individuell steuerbaren Prozessschritten ausgelegt.

Automatikbetrieb

Der Materialfluss wird vollständig durch die Anlagensteuerung geführt.

automatisches Mitnehmen und Entkuppeln
automatische Weichenstellung
getakteter und staufähiger Betrieb
automatische Hebe- und Senkprozesse, sofern vorhanden
Prozessüberwachung durch Sensorik

Der Bediener befindet sich hierbei außerhalb des Gefahrenbereichs.

Handbetrieb / manuelle Eingriffe

Manuelle Betriebsarten werden genutzt für:

Wartung und Instandhaltung
Reinigungsarbeiten
manuelles Auslösen einzelner Carrier
Positionieren für Inspektionen

Typische Funktionen

manuelle Weichenumschaltung, sofern vorgesehen
manuelles Freigeben oder Stoppen einzelner Carrier
handgeführtes Weiterbewegen im stromlosen Zustand

Störungsbetrieb

kontrolliertes Abschalten der Anlage
Entstörung durch geschultes Personal nach Herstellervorgaben
manuelle Bewegung oder Entnahme von Carriern nur nach Freigabe und Sicherung

Sicherheitshinweise

Power & Free Systeme sind sichere Anlagen, wenn sie bestimmungsgemäß betrieben werden. Folgende Regeln sind unbedingt einzuhalten:

Der Zugang zu Gefahrenbereichen ist nur autorisiertem Personal gestattet.
Lasten dürfen nicht manuell berührt oder stabilisiert werden, solange der Carrier bewegt wird.
Die Tragfähigkeit der Carrier und Aufhängungen darf nicht überschritten werden.
Beim manuellen Eingriff muss der Antrieb sicher abgeschaltet und gegen Wiedereinschalten gesichert werden.
Keine Personen dürfen sich unter schwebenden Lasten aufhalten.
Weichenbereiche, Stopper und Antriebszonen dürfen während des Betriebs nicht betreten werden.
Lose Gegenstände, Kleidung oder Körperteile dürfen nicht in die Mechanik geraten.
Störungen dürfen nur durch qualifiziertes Personal behoben werden.

Besondere Vorsicht ist in Weichenbereichen, Stopperzonen, Pufferabschnitten und an allen bewegten Mechaniken erforderlich.

Aufnahme und Einhängen der Last

Sicherstellen, dass der Warenträger frei zugänglich ist.
Lastaufnahmemittel gemäß Vorgaben befestigen.
Prüfen, ob die Last zentriert und sicher eingehängt ist.
Freigabe des Carriers durch die Steuerung abwarten, sofern vorhanden.

Transport im Automatikbetrieb

Die Transportwagen werden vom Power-Strang automatisch mitgenommen.
An Weichen wird die Richtung automatisch durch die Steuerung vorgegeben.
Geschwindigkeit und Takt werden durch die Anlage bestimmt.
Der Bediener überwacht nur den Prozess und greift nicht in bewegte Mechanik ein.

Transport im Handbetrieb

Transportwagen nur bewegen, wenn die Anlage sicher abgeschaltet wurde.
Weichen nur umstellen, wenn diese freigegeben und lastfrei sind.
Bewegungen langsam und kontrolliert durchführen.

Absetzen oder Entladen der Last

Last an Absenk- oder Entnahmestation stoppen oder automatisch entkuppeln lassen.
Lastaufnahme lösen oder entnehmen.
Transportwagen in Park- oder Ausgangsposition zurückführen.

Besondere Hinweise

Bei schweren oder sperrigen Lasten ist das Tragen persönlicher Schutzausrüstung verpflichtend.
Stopper, Mitnehmer, Weichen und Sensorik müssen regelmäßig auf Funktion geprüft werden.
Der Betrieb der Anlage darf nicht verändert oder manipuliert werden.
In Pufferbereichen können mehrere Carrier hintereinander stehen – ausreichender Abstand zu bewegten Lasten ist einzuhalten.
Bei ungewöhnlichen Geräuschen, unruhigem Lauf oder Blockaden ist die Anlage sofort außer Betrieb zu nehmen.
Lasten dürfen nur in dafür vorgesehenen Bereichen aufgenommen oder abgesetzt werden.
Fahrzeuge dürfen nicht dauerhaft in Aufstauzonen stehen, wenn dies nicht vorgesehen ist.
Während des Betriebes dürfen Weichen nicht manuell betätigt werden.

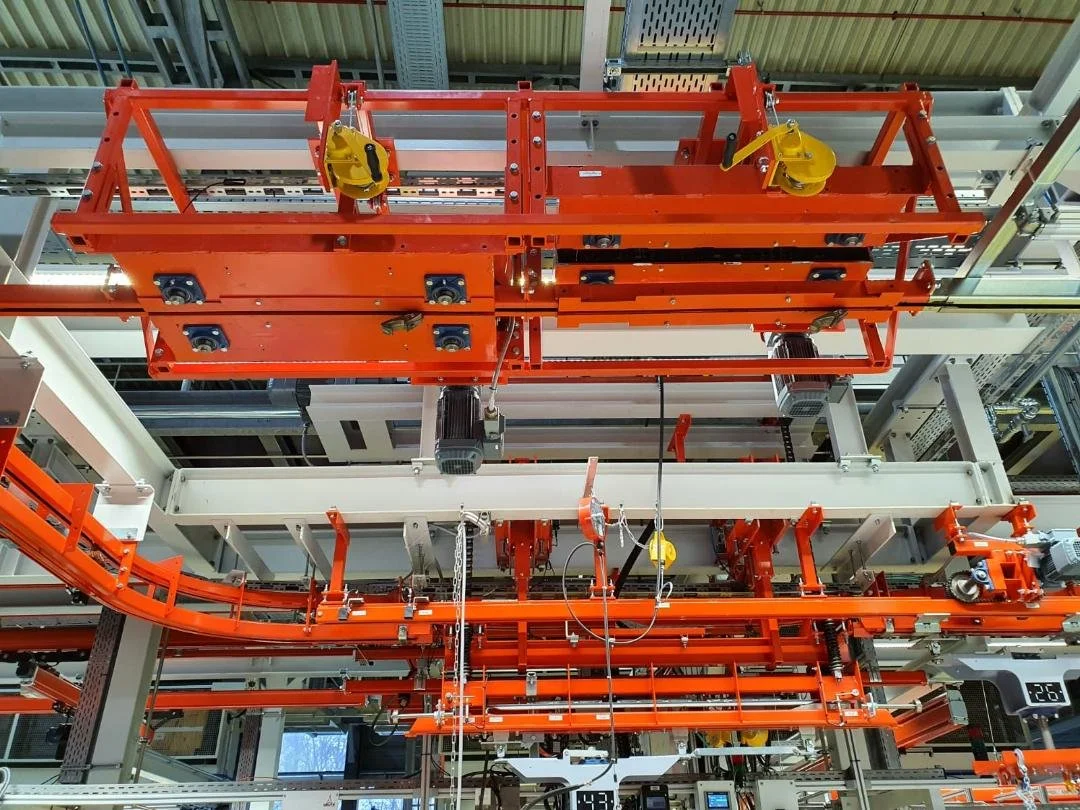

Im Bereich von Antrieben und Spannstationen ist besondere Vorsicht geboten.
Änderungen an Steuerung oder mechanischem Aufbau sind nur mit Herstellerfreigabe zulässig.

Wartung und Inspektion

Regelmäßige Inspektionen gewährleisten einen sicheren und zuverlässigen Betrieb. Typische Wartungsmaßnahmen sind:

Sichtprüfung der Schienen, Ketten und Antriebselemente
Kontrolle von Mitnehmern, Kupplungsmechanik und Stoppern
Funktionsprüfung aller Weichen und Lifteinheiten
Überprüfung der Steuerungskomponenten und Sensorik
Nachspannen oder Schmierung von Ketten und Lagern gemäß Herstellerangaben
Kontrolle der Warenträger, Haken und Aufhängungen
Dokumentation aller Wartungen und Prüfungen

Fachhinweis

Sämtliche Wartungs- und Reparaturarbeiten müssen durch qualifiziertes Fachpersonal durchgeführt werden.
